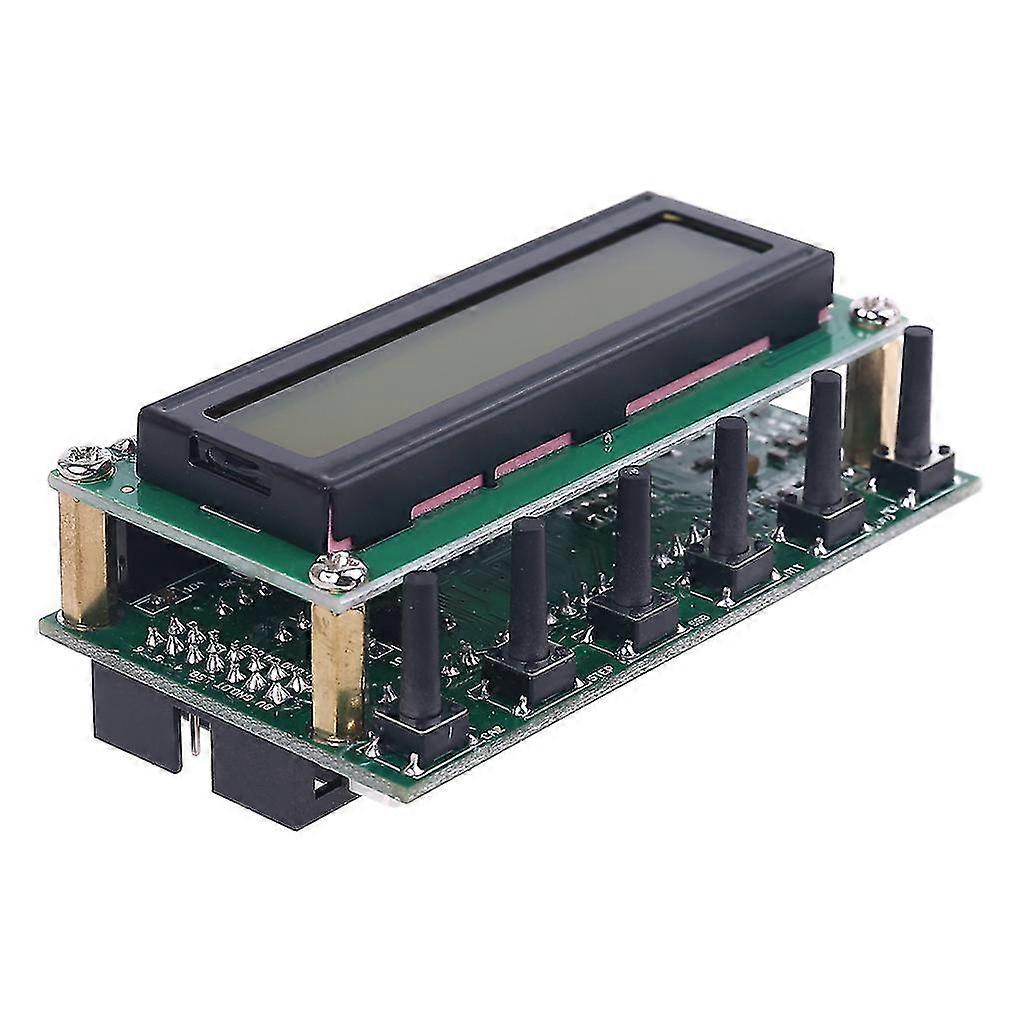

nagelneu und von hoher Qualität. Funktionen: Dies ist ein 0~55MHz DDS-Signalgenerator. Es basiert auf dem AD9850-Chip und ist sehr einfach zu bedienen. Unterstützt 0 ~ 55 MHz kontinuierliche Anpassung in 1-Hz-Schritten. Dieser Generator hat eine Spannungsregelung von 78L05. Ein Eingangsstrom von 200 mA und eine Eingangsspannung von 8-9 V wären die ideale Spannung. Eine Eingangsspannung von 12 V kann nur kurzzeitig zum Testen verwendet werden, da sonst Wärme auf die Platine gelangt. 5P / 6P Verbinden Sie sich mit dem Encoder wie auf dem Foto. 7p der Mitte wird für den Matrix-Eingang an die Digitalverbindung angeschlossen. 14p (8V GND) ist eine 8V-Stromversorgung von der Hauptplatine. Bei Stromversorgung über die Hauptplatine benötigt DDS keine unabhängige Stromversorgung. 1 ~ 6 entsprechen 6 Frequenzbändern: (3,8,7 ,9,14,18 oder 21,27 oder 29) ISB, USB, CW sind die drei Modi, die zur Auswahl stehen. DT ist ein Signal von der Hauptplatine. Tasten & Verbindungsschnittstellen: ENC: Encoder-Schalter MEM: Schalter für Speichermodus VFO: Transfer von VFO A auf VFO B oder von VFO B auf VFO A. SSB: Änderung des Arbeitsmodus: zirkuliert von USB, LSB, AM, CW und so weiter und so fort... RIT: Feinabstimmung auf die Empfangsfrequenz CAL: Funktionen einstellen KB-1 und KB-2 haben einen gemeinsamen gemeinsamen Pin, ist aber nicht GND. Wie man bedient: Drücken Sie CAL, schalten Sie es ein und rufen Sie den Einstellungsbildschirm auf. CAL loslassen/loslassen. A: ENABLE 6XREFCLE: Einstellen des Chip-Taktmodus, Anpassen der Frequenzcodierungseinstellung. AD9851 auf 6-fache Frequenz, AD9850 auf 1-facher Frequenz eingestellt. Drücken Sie CAL und lassen Sie dann schnell los, um den nächsten Schritt B aufzurufen. B: DDS-SYSTEM-CLK: Einstellung der Arbeitsfrequenz des Chips. Verwenden Sie den Encoder-Schalter, um den Wert anzupassen. Arbeiten Sie in Übereinstimmung mit STEP für Schlüssel. AD9851 auf Oszillator mit 6-fachem Kanal eingestellt, AD9850 auf den tatsächlichen Ausgang des Oszillators eingestellt. Drücken Sie CAL und lassen Sie dann schnell los, um Schritt C aufzurufen. C: MIN_RX_DDS_FREQ: Einstellen der minimalen Arbeitsfrequenz. Verwenden Sie den Encoder-Schalter, um den Wert einzustellen, und in Übereinstimmung mit STEP für die Taste. Drücken Sie CAL und lassen Sie dann schnell los, um Schritt D aufzurufen. D: MAX_RX_DDS_FREQ: Einstellen der maximalen Arbeitsfrequenz. Verwenden Sie den Encoder-Schalter, um den Wert einzustellen, und in Übereinstimmung mit STEP für die Taste. (Kleiner als 60 MHz wäre in Ordnung). Drücken Sie CAL und lassen Sie dann schnell los, um Schritt E aufzurufen. E: SSB_OFFSET:Feinabstimmung für den SSB-Arbeitsmodus. Verwenden Sie den Encoder-Schalter, um den Wert einzustellen, und in Übereinstimmung mit STEP für die Taste. Drücken Sie CAL und lassen Sie dann schnell los, um Schritt F aufzurufen. F: CW_OFFSET:Feinabstimmung für den CW-Arbeitsmodus. Verwenden Sie den Encoder-Schalter, um den Wert einzustellen, und in Übereinstimmung mit STEP für die Taste. Drücken Sie CAL und lassen Sie dann schnell los, um Schritt G aufzurufen. G: OFFSET_FREQ:Einstellung der Offset-Frequenz. zB auf 9 MHz oder 10,7 MHz eingestellt, verwenden Sie den Encoder-Schalter, um den Wert einzustellen, und in Übereinstimmung mit STEP für die Taste. Drücken Sie CAL und lassen Sie dann schnell los, um Schritt H aufzurufen. H: MULTIPLIER: Multiplikationseinstellung für die Frequenz. Sollte auf 1 gesetzt sein, drücken Sie CAL und lassen Sie dann schnell los, um Schritt I aufzurufen: I: Der Bildschirm zeigt das Wort "SPEICHERN" an, speichert automatisch die obige Einstellung und kehrt zur normalen Arbeit zurück. Leistungsbeschreibung: Anzeige: 1602 LCD Eingangsspannung: für DC 8V-9V Eingangsstrom: 200mA Frequenzbereich: 0-55MHz 6 Bänder: 3,8,7,9,14,18 oder 21,27 oder 29 Material: Metall und Kunststoff Größe: ca. 82 x 45 mm / 3,23 x 1,77 Zoll Farbe: Wie auf den Bildern gezeigt Menge: 1 Stück Anmerkung: Keine Einzelhandelsverpackung. Bitte erlauben Sie einen Fehler von 0-1 cm aufgrund der manuellen Messung. Bitte stellen Sie sicher, dass es Ihnen nichts ausmacht, bevor Sie bieten. Aufgrund des Unterschieds zwischen den verschiedenen Monitoren spiegelt das Bild möglicherweise nicht die tatsächliche Farbe des Artikels wider. Vielen Dank Das Paket beinhaltet: 1 x DDS Signal Generator Digital Module (anderes Zubehör, Demo auf dem Bild, ist nicht im Lieferumfang enthalten.)
