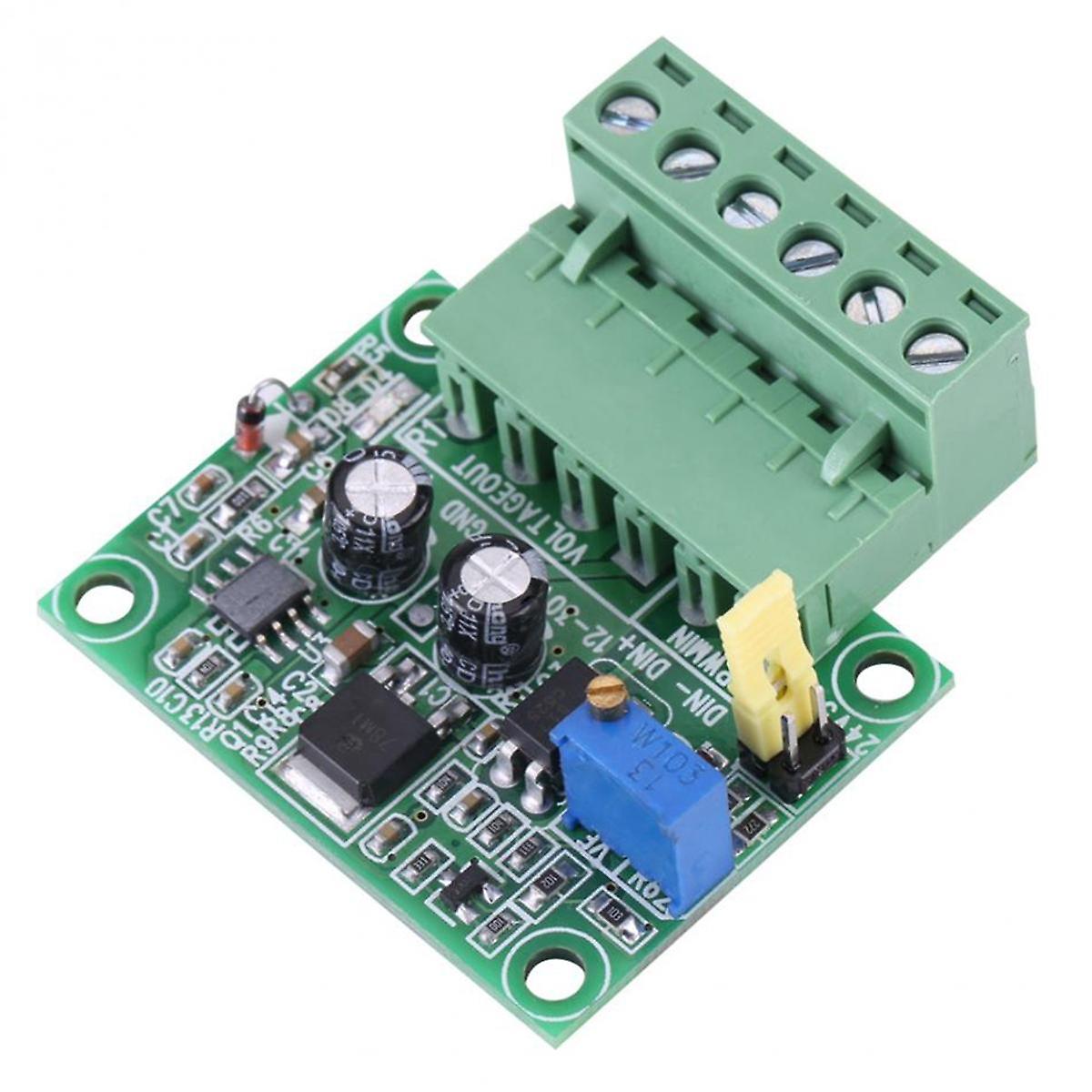

Funktionen: 1. Wandelt ein digitales PWM-Signal (0–100 %) in ein analoges Signal um. 2. Das digitale Eingangssignal kann ein PWM-Signal (0–100 %) mit 5 V oder 24 V Pegel sein. 3. Das analoge Ausgangssignal kann eine Spannung von 0–10 V haben. 4. P–10 V: Eingang: 0–100 % PWM-Signal (5 V oder 24 V Pegel), Ausgang: 0–10 V. 5. Weit verbreitet in der Signalschnittstellenschaltung von SPS, Mikrocontrollern und anderen industriellen Steuerkarten. Parameter: 1. Empfangsfrequenzbereich des PWM-Signals: 100 Hz–3 kHz. Empfohlen werden 1 kHz–3 kHz. 2. Eingangspegelbereich des PWM-Signals: Bei einem Wert von 4,5 V bis 10 V wird der Jumper-Pin bei 5 V eingesteckt. Diese Art von Pegelsignal ist hauptsächlich für die Schnittstelle herkömmlicher industrieller Steuerkarten (z. B. MACH3-Karten) und 5-V-CPUs vorgesehen. Bei einer Spannung von 12 bis 24 V wird der Jumper-Pin auf 24 V gesteckt. Diese Art von Pegelsignal ist hauptsächlich für konventionelle SPS-Schnittstellen gedacht. 3. Analoge Spannungsausgangsparameter. Im Folgenden wird die Ausgabe einer Spannung von 0–10 V erläutert. Nach dem Einschalten beträgt die Ausgangsspannung 0 V, wenn kein Eingangssignal anliegt. Nur bei anliegendem Eingangssignal erfolgt eine Ausgabe. Beim ersten Einschalten empfiehlt es sich, eine Kalibrierung und Fehlerbehebung durchzuführen: Suchen Sie ein Signal mit einem Tastverhältnis von 50 % und schließen Sie es an DIN- und DIN+ an. Die Amplitude entspricht dem entsprechenden Jumper-Pin. Die empfohlene Frequenz liegt zwischen 1 und 3 kHz. Messen Sie die AO- und GND-Anschlüsse mit einem Multimeter. Das Messgerät zeigt ca. 5,4 V an. Stellen Sie das Potentiometer auf der Platine so ein, dass das Multimeter 5,4 V anzeigt. Dadurch wird das Impulssignal und die Übereinstimmung des Moduls kalibriert. Die Auflösung des Moduls beträgt 0,1 V. Ausgangsstrom: 10 mA. Bei umgekehrtem Verhältnis zwischen Tastverhältnis und Spannung können Sie in der MACH3-Software das Kontrollkästchen für den entsprechenden Pin von STEP LOW und ACTIVE aktivieren bzw. deaktivieren, um den PWM-Ausgangspin einzustellen. Farbe: Grün Material: Leiterplatte, Kunststoff und Metall Lieferumfang: 1 x PWM-Signal-Spannungs-Wandler Nur der oben genannte Lieferumfang, andere Produkte sind nicht im Lieferumfang enthalten. Hinweis: Lichtreflexionen und unterschiedliche Displayeinstellungen können dazu führen, dass die Farbe des abgebildeten Artikels leicht vom tatsächlichen Produkt abweicht. Die zulässige Messabweichung beträgt +/- 1–3 cm.
