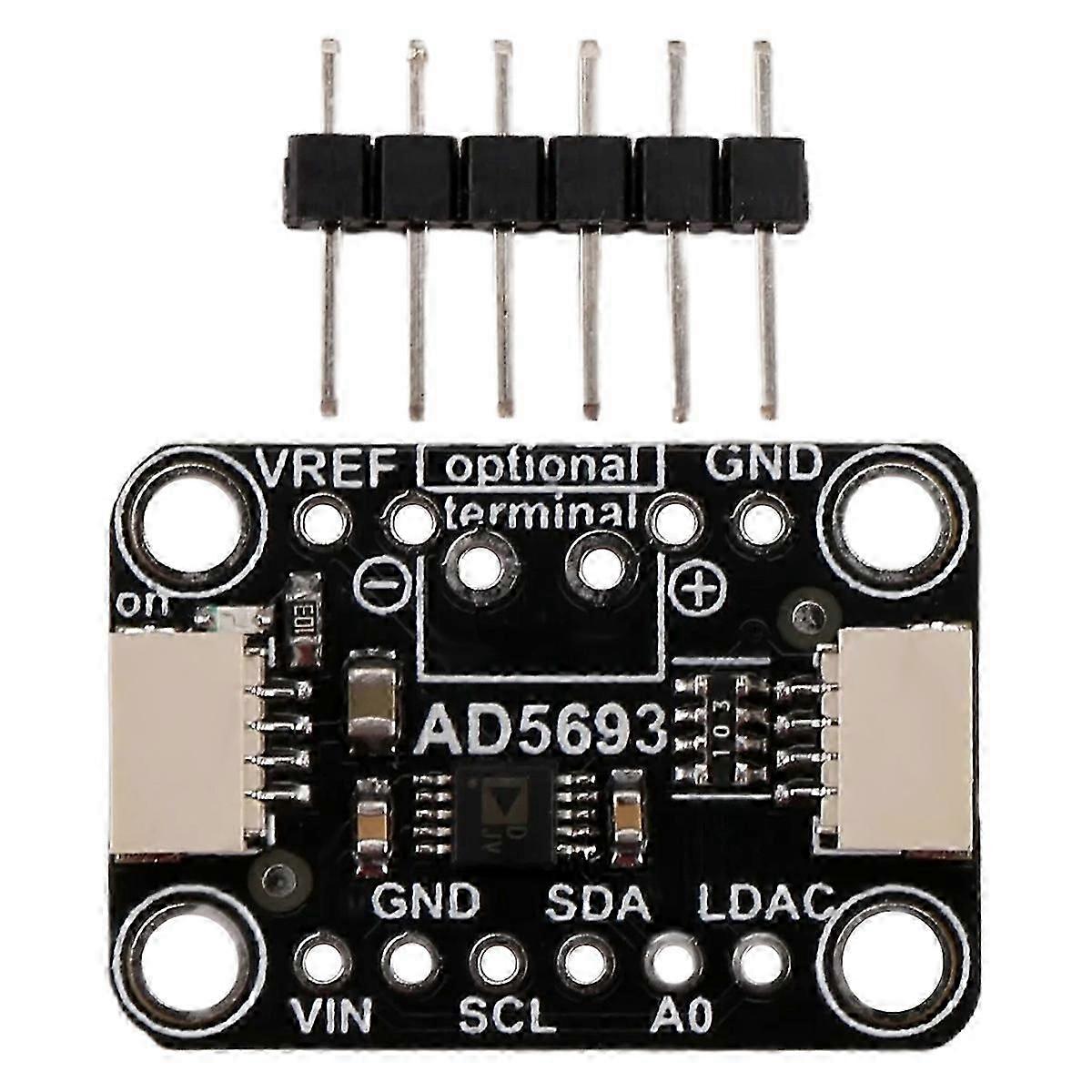

Das AD5693R Breakout-Board ist ein 16-Bit-Board mit einer I2C-Schnittstelle und einer temperaturkompensierten internen 2,5-V-Referenz für eine kompakte, hochpräzise Ausgabe. Wir haben den ADDR/A0-Pin herausgebrochen, damit Sie zwei DACs an einem I2C-Bus anschließen können, indem Sie einfach den A0-Pin hoch ziehen (oder den Jumper auf der Rückseite schließen), um Konflikte zu vermeiden. Ein 6-Pin-Header für das Breadboarding ist ebenfalls im Lieferumfang enthalten. Arbeiten Sie entweder mit 3,3 V oder 5 V Logik, und Sie können das Ausgangsmaximum auf 2,5 V oder 5 V (2xVref) einstellen. Wenn Sie mit 3,3 V arbeiten, müssen Sie den Ausgangsbereich entweder auf 2,5 V oder Vin einstellen. Wir haben eine einfach zu bedienende Bibliothek und ein Tutorial mit einem Beispiel für einen Sinuswellenausgang, die mit fast jedem Mikrocontroller oder Mikrocomputer mit einem I2C-Host funktionieren. Kommt mit einem kleinen 0,1-Zoll-Standard-Header, falls Sie es mit einem Steckbrett oder Perfboard verwenden möchten. Vier Befestigungslöcher für eine einfache Montage. Es gibt einen optionalen 3,5-mm-Klemmenblock für die Leiterplatte - 3,5-mm-Klemmenblöcke legen wir nicht bei, aber sie sind üblich und im Shop vorrätig - Sie können auf Wunsch an Ort und Stelle löten. Damit Sie schnell loslegen können, haben wir eine kundenspezifische Leiterplatte im STEMMA QT-Formfaktor entwickelt, die einfach anzuschließen ist. Die beidseitigen STEMMA QT-Steckverbinder sind mit dem Qwiic I2C-Steckverbinder kompatibel. Auf diese Weise können Sie lötfreie Verbindungen zwischen der Platine und dem AD5693R herstellen oder sie über kompatible Kabel mit einer Vielzahl anderer Sensoren und Zubehörteile verbinden. Farbe:Schwarz Material: ABS Packungsinhalt: 1x AD5693R Breakout-Brett 1x 5PIN Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten. Hinweis: Lichtreflexion und unterschiedliche Displays können dazu führen, dass die Farbe des Artikels auf dem Bild etwas von der Realität abweicht. Der zulässige Messfehler beträgt +/- 1-3 cm.
