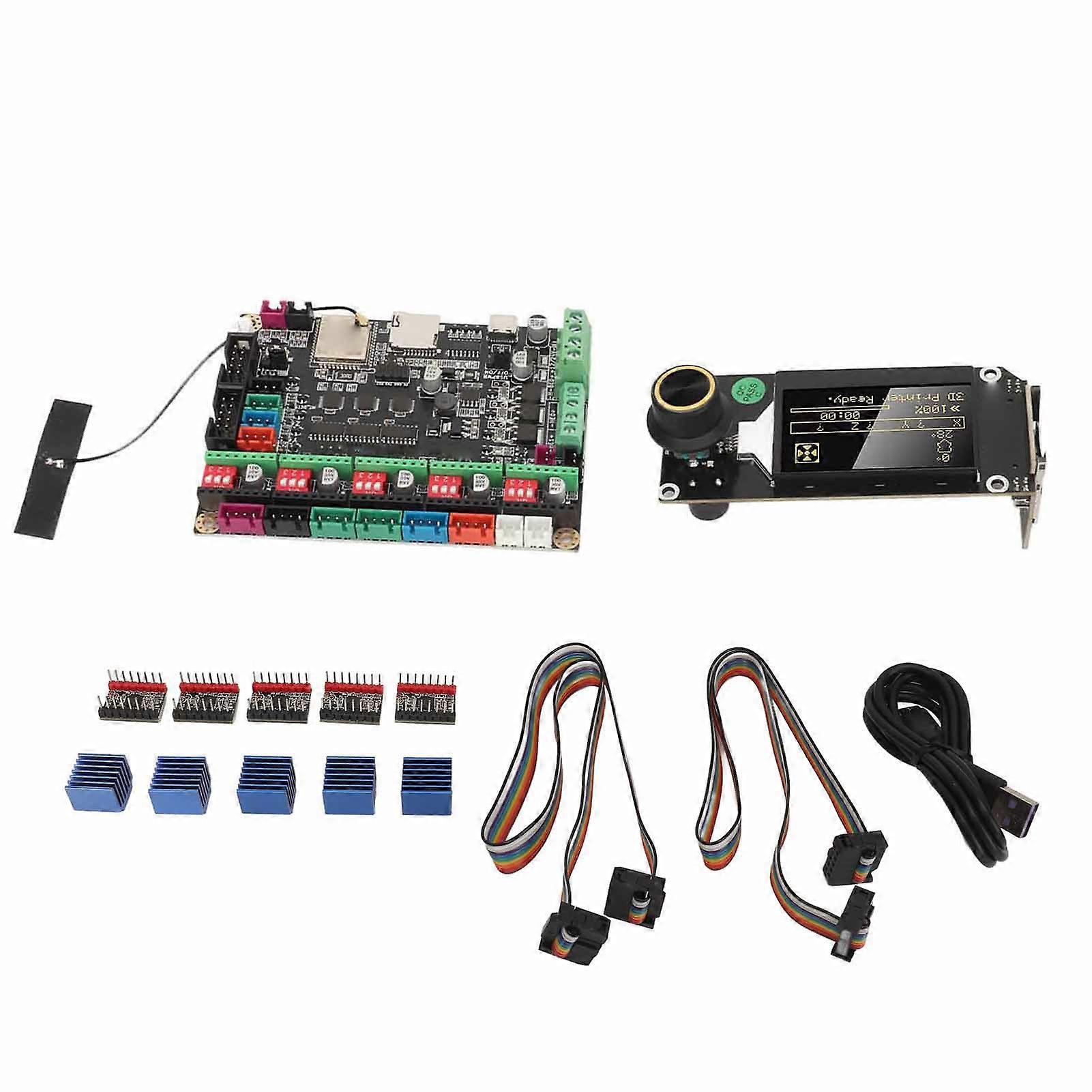

1 、 Für TinyBee: Eine Hauptsteuerplatine des 3D-Druckers für das integrierte ESP32-WLAN. Unterstützt Marlin 2.0 Firmware. Neben der Unterstützung regulärer LCD2004- und 12864-Bildschirme unterstützt es auch Bildschirme für MINI12864 V3 und für serielle TFT-Port-Bildschirme. Das Motherboard kann die Firmware über USB aktualisieren und über die WIFI-Funktion eine Verbindung zum Netzwerk und zu Webseiten herstellen, um den 3D-Drucker zu steuern. 2 、 ESP32 WROOM 32U (8M FLASH): Eingebauter ESP32 DOWD V3-Chip, Xtensa Dual Core, 32-Bit-LX6-Mikroprozessor, unterstützt die Taktfrequenz, bis zu 240 MHz, FLASH ist 8192 KByte, RAM ist 520 KByte. 3 、 HERVORRAGENDE LEISTUNG: Das Motherboard verwendet das ESP32 WROOM 32U-Modul, das in eine Dual-Core-32-Bit-Hochgeschwindigkeits-MCU mit einer Taktfrequenz von bis zu 240 MHz eingebettet ist. Und integriert mit WIFI- und BT-Modulen ist die Leistung sehr leistungsstark. 4 、 Für MINI 12864 V3.0 SPEICHERKARTE SEITENHALTERUNG: Smart-Screen-Display mit RGB-Hintergrundbeleuchtung. Es ermöglicht Online-Änderungen der Lichtfarbe. Gleichzeitig unterstützt es verschiedene Arten von Firmware, z. B. für Robin für Nano v2, für sgen IV1V2, für Gen loMarlin 2. x, für Klipper, etc. Ausgestattet mit einem Encoder kann es die Parameteranpassung und den Druck der Dateiauswahl ermöglichen. Plug-and-Play-Funktion für RAMPS, aber die Firmware-Unterstützung muss geändert werden. 5 、 MIT SPEICHERCHIP: Das Modul ist mit einem 8-Megabyte-Flash-Speicherchip ausgestattet, der einen effektiven Schutz für mehr Anwendungsszenarien bietet. Artikeltyp: 3D-Drucker-Steuerplatine Material: Leiterplatte Motherboard-Modell: für TinyBee V1.0 MCU: ESP32 WROOM 32U MCU-Frequenz: 240 MHz Speicher: 520K Eingangsnetzteil: DC12-24V<20A Heizung: 2 Heizungsenden + 1 Heizungsbett Temperatur ADC: 3 NTC100K: TH1, TB, TH2 (Jumperauswahl erforderlich) Motorschnittstelle: 5 Achsen 6 Motorschnittstelle (zwei Z-Achsen parallele Verbindung) Step Drive Modus: STEP, DIR Moode Antriebssignal: Unterstützt externe Hochstromantriebe Unterteilungseinstellungen: Wählschalter LCD-Schnittstelle: Unterstützt LCD 2004, 12864, für MINI12864 V3 Serielle Schnittstelle: für den Bildschirm der TFT-Serie, reserviert für USART2 Endanschlag: X, Y, Z, MT DET 3D Touch: Unterstützung Power Protection: Unterstützt den Power-Reverse-Schutz und den Power-Peak-Schutz Motor Back Elektromotorische Kraft: Kann durch Phasenfolgewiderstand absorbiert werden, um Schrittmotortreiber zu schützen Firmware: Für Marlin2.0. X Firmware-Update-Methode: Hochladen von USB-Laufwerken Speicherkarte: Lieferung ohne Speicherkarte für Mini12864 V3.0 LCD Grafik Intelligenter Bildschirm Modus: für Mini 12864 V3 Material: Leiterplatte Logikpegel: Unterstützt 3,3 V und 5 V Logikeingänge Hintergrundbeleuchtungsmodus: RGB einstellbare Hintergrundbeleuchtung Einstellung der Hintergrundbeleuchtung: Licht, Lichtvoreinstellung (MT) Anwendbare Firmware: Für Marlin 2.0, für Klipper Anwendbare Motherboards: Für Robin für Nano v2, für SgenlV1, v2, für Genl, für Robin E3 Funktionen: Verwenden Sie den eingebauten Speicherkartensteckplatz. Kompatibel mit 3,3-V- und 5-V-Logiksignalen. Unterstützt Gcode-Hintergrundbeleuchtungseinstellungen, z. B. für M150 für R100 für G100 für U100. Unterstützt Robin für Nano V2, für Sgen IV1, Sgen V2, für GenI, für Robin E3. Der intelligente Monitor für MINI 12864 V3 verfügt über eine RGB-Hintergrundbeleuchtung und unterstützt den Online-Farbwechsel mit Hintergrundbeleuchtung über das LCD. Unterstützt Farbänderungen in verschiedenen Zuständen während des Druckprozesses. SPI-Kommunikation mit dem Host-Mikrocontroller. Unterstützt Klipper Marlin 2.0 Firmware. TMC2209 Schrittmotortreiber: Modus: TMC2209 V2.0 Material: PCB, Aluminiumlegierung Mikroschritte: 256 Unterteilungen Antriebsstrom: 2,8 A Konfiguration: STEP, DIR oder UART Standardmäßiger Werksstrom: 0,85 A Spannung des lastbetriebenen Motors: 5,5-28 V Arbeitsspannung der IC-Logik: 3-5 V Produktanwendung: Verschiedene 3D-Hauptsteuerplatinen Empfohlener Strom: Nicht mehr als 1,7 A 1 x für TinyBee Control Board 1 x USB-Datenkabel 1 x Bildschirm für MINI 12864 V3 Speicherkarte Sideboard 2 x 10-poliges Farbflachkabel 5 x TMC2209 Schrittmotortreiber 5 x Laufwerk-Kühlkörper
