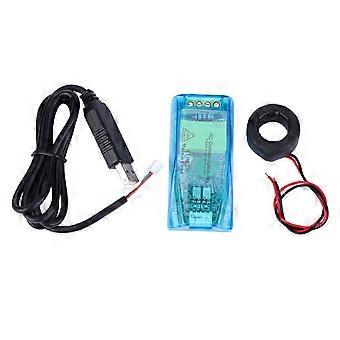

Artikeltyp: Kommunikation Module_x000D_ 1. Spannung: _x000D_ Messbereich: AC 80-260V_x000D_ Auflösung: 0,1 V_x000D_ Genauigkeit: 0,5 %_x000D_ _x000D_ 2. Aktuell:_x000D_ Messbereich: 0-100A_x000D_ Auflösung: 0,001 A_x000D_ Genauigkeit: 0,5 %_x000D_ _x000D_ 3. Aktive Power_x000D_ Messbereich: 0-2,3 KW_x000D_ Min. Messleistung: 0.4W_x000D_ Auflösung: 0.1W_x000D_ _x000D_ 4. Leistung Factor_x000D_ Messbereich: 0,00-1.00_x000D_ Auflösung: 0.01_x000D_ Genauigkeit: 1%_x000D_ _x000D_ 5. Frequency_x000D_ Bereich: 45 Hz-65 Hz_x000D_ Auflösung: 0,1 Hz_x000D_ Genauigkeit: 0,5 %_x000D_ _x000D_ 6. Aktive elektrische Energy_x000D_ Messbereich: 0-9999,99 kWh_x000D_ Auflösung: 1Wh_x000D_ Genauigkeit: 0,5 %_x000D_ _x000D_ Kommunikationsprotokoll:_x000D_ 1. Protokoll der physikalischen Schicht: _x000D_ Die physikalische Schicht übernimmt die UART-zu-TTL-Kommunikation interface_x000D_ Baudrate: 9600,8 Bit Datenbit, 1 Bit Stoppbit, keine check_x000D_ 2. protocol_x000D_ der Anwendungsschicht Die Anwendungsschicht unterstützt das Modbus-RTU-Protokoll für die Kommunikation und unterstützt derzeit nur Funktionscodes wie 0x03 (Read-Hold-Register), 0x04 (Read-Input-Register), 0x06 (Write Single Register), 0x41 (Kalibrierung), 0x42 (Power Zero)._x000D_ Der 0x41 Funktionscode ist auf den internen Gebrauch beschränkt (die Adresse kann nur 0xF8 werden), wird für die Werkskalibrierung und die Werkswartung verwendet, fügen Sie ein Passwort von 16 Bit nach dem Funktionscode hinzu, das Passwort ist standardmäßig 0x3721._x000D_ Der Adressbereich des Slave-Computers beträgt 0x01 ~ 0xF7, und die Adresse 0x00 wird als Broadcast-Adresse verwendet. Der Slave-Computer muss dem Host nicht antworten, und die Adresse 0xF8 wird als allgemeine Adresse verwendet. Die Adresse kann nur in einer Single-Slave-Umgebung verwendet werden und kann für die Kalibrierung und andere operations._x000D_ verwendet werden 3. Lesen Sie die Ergebnisse der measurement_x000D_ Das Befehlsformat für den Host, um das Ergebnis der Messung zu lesen, lautet (insgesamt 8 Byte):_x000D_ Slave-Rechner-Adresse + 0x04 + Registeradresse High Byte + Registeradresse Low Byte + Registernummer High Byte + Registernummer Low Byte + CRC Prüfung High Byte + CRC Check Low byte._x000D_ Die Antwort des Slave-Computers auf das folgende Befehlsformat ist in zwei Typen unterteilt:_x000D_ Korrekte Antwort: Slave-Rechner-Adresse + 0x04 + Bytes + Register 1 Daten High Byte + Register 1 Daten Low Byte +...+ CRC Check High Byte + CRC Check Low byte._x000D_ Falsche Antwort: Slave-Rechner-Adresse + 0x84 + Ausnahmecode + CRC-Prüfung High Byte + CRC-Prüfung Low byte._x000D_ Der Ausnahmecode wird wie folgt gelesen (derselbe unten):_x000D_ 0x01, illegale Funktion; 0x02, illegale Adresse; 0x03, illegale Daten; 0x04, Sklave error._x000D_ Die Registeranordnung der Messergebnisse ist in der folgenden Tabelle dargestellt_x000D_ Registrieren Sie addressDescriptionResolution_x000D_ 0x000Spannungswertmessung1LSB entspricht 0.1V_x000D_ 0x001Aktueller Messwert niedrig 16 Bits1LSB entspricht 0.01A_x000D_ 0x0002Aktueller Messwert Hoch 16 Bits_x000D_ 0x0003Leistungsmesswert niedrig 16 Bits1LSB entspricht 0.1W_x000D_ 0x0004Leistungsmesswert Hoch 16 Bits_x000D_ 0x0005Energie Messwert Niedrig 16 Bits1LSB entspricht 1Wh_x000D_ 0x0006Energiemesswert Hoch 16 Bits_x000D_ 0x0007Frequenzmesswert1LSB entspricht 0.1Hz_x000D_ 0x0008Leistungsfaktor-Messwert1LSB entspricht 0.01_x000D_ 0x0009Alarmzustand0xFFFF Alarm0x0000 kein alarm_x000D_ _x000D_ 4. Lesen und modifizieren Sie die Slave-parameters_x000D_ Es unterstützt das Lesen und Ändern der Adress- und Stromalarmeinstellungen des Slave-machine_x000D_ 5. Null power_x000D_ 6. Calibration_x000D_ 7. CRC-Prüfung
