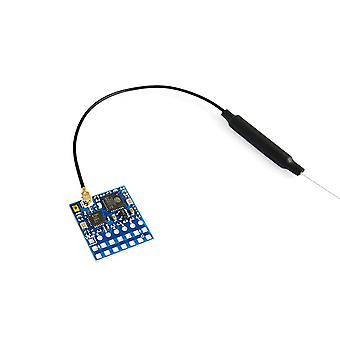

Matek Systems ELRS-R24-P6 R24-P6 ExpressLRS 2,4 GHz PWM-Empfänger mit Antennenunterstützung 2 ~ 8S VBat Spannungssense für FPV RC Racing Drone Genaue Details: Beschreibung: Marke: Matek Systems Modell: ELRS-R24-P6 Artikel: PWM-Empfänger ESP8285, SX1281 Antennenanschluss: IPEX MHF 1 6x PWM-Ausgänge Unterstützung 2~8S VBat Spannungsmessung HF-Frequenz: 2,4 GHz (2400 ~ 2480 MHz) Telemetrieleistung: 12 dbm Empfängerausgangsprotokoll: PWM Eingangsspannung: 4 ~ 9 V DC @ "+" pad Spannungsmessung: 34 V max. @ "VBat†pad Verlustleistung: 45 mA (Bindung), 85mA (WiFi-Modus) PCB-Größe: 20 mm x 18 mm Gewicht: 2 g mit Antenne Firmwares * ExpressLRS 3.0 oder neuer, DIY 2,4 GHz / DIY 2400 RX PWMP EX. * ExpressLRS-Wiki für PWM-Empfänger * Stellen Sie sicher, dass sowohl der Empfänger als auch das TX-Modul ExpressLRS ausführen 3.0 oder neuer. * Der Empfänger hat ExpressLRS 3.0 mit der Bindungsphrase '123456' vorinstalliert, der Empfänger wechselt niemals in den Bindungsmodus, wenn das traditionelle Bindungsverfahren verwendet wird. * Sie müssen es mit Ihrer Bindungsphrase erneut flashen ODER in die WebUI gehen, um Ihre Bindungsphrase festzulegen. Blinken über Wifi * Trennen Sie den ESC und Servos vom Empfänger zuerst. * Einschalten des Empfängers durch 5V-Quelle. Die LED des Empfängers (rot) blinkt zuerst langsam und nach 20 Sekunden sollte sie schnell blinken, um anzuzeigen, dass sie sich im Wifi-Hotspot-Modus befindet. * Weitere detaillierte Schritte finden Sie auf dieser Seite. * Ziel: DIY 2,4 GHz / DIY 2400 RX PWMP EX. Blinken über UART * Trennen Sie zuerst ESC und Servos vom Empfänger. * Verdrahten Sie den Empfänger mit dem USB-TTL-Adapter, wobei TX am Empfänger an den Rx an der USB-TTL und RX an den Empfänger an den Tx der USB-TTL angeschlossen ist. Verdrahten Sie 5V und GND des USB-TTL mit 5V und GND des Empfängers. * Drücken Sie die Boot-Taste, während Sie den Empfänger einschalten, dann lassen Sie sie los - die rote LED am Empfänger sollte nun durchgehend leuchten. * Wählen Sie das Ziel DIY 2,4 GHz / DIY 2400 RX PWMP EX und "UART" für die Blinkmethode, Legen Sie Ihre Bind-Phrase und die Firmware-Optionen fest und klicken Sie anschließend auf Build and Flash. Lieferumfang: 1x Matek Systems ELRS-R24-P6 Empfänger 1x IPEX MHF1 Antennen. 15cm Dupont 2,54 Pins (Platine wird ungelötet geliefert)
