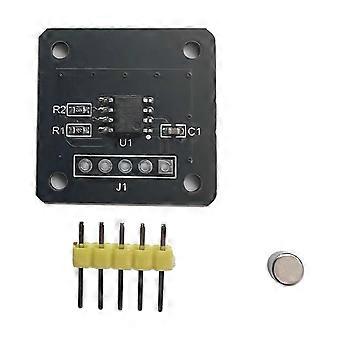

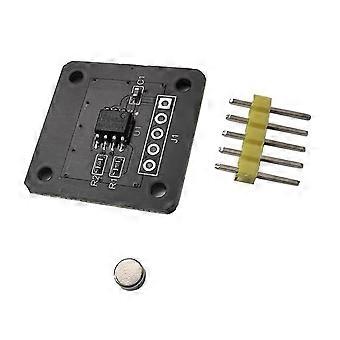

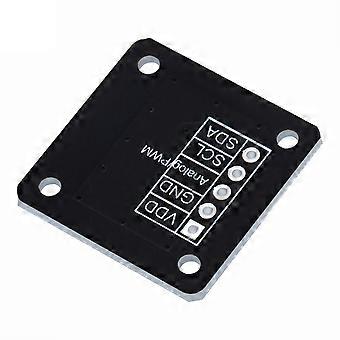

Der MT6701 ist ein magnetischer Winkelgeber-Chip, der auf dem differentiellen Hall-Sensorprinzip basiert. Der MT6701 erfasst die Magnetfeldkomponente senkrecht zur Chipoberfläche, während sich die radialen Magnete, die von einem Polpaar auf dem Chip magnetisiert werden, drehen. Der MT6701 gibt Winkelsignale im Bereich von 0° bis 360° aus. Neben der inkrementellen ABZ/UVW-Ausgabe und der absoluten Winkelausgabe (analog/PWM) bietet der MT6701 über die /-Schnittstelle auch eine 14-Bit-Digitalausgabe des Winkels. Zusätzlich zur Messung des Drehwinkels stellt der MT6701 einen „“-Ausgang zur Verfügung, um die Funktion „Drehung+“ per Knopfdruck zu realisieren. Produktmerkmale Basierend auf differentieller Hall-Technologie, bietet es eine absolute Winkelmessung von 0° bis 360°. Betriebsspannung: 3,3–5,0 V, Betriebstemperatur: -40 °C bis 125 °C. Typische lineare Abweichung: < ± 1°, über den gesamten Temperaturbereich: < ± 1,5 °C. Die Systemverzögerung beträgt maximal 5 µs und unterstützt Drehzahlen bis zu 55.000 U/min. Die I²C-Schnittstelle liest 14-Bit-Winkeldaten im Chip aus. Der inkrementelle Ausgang ABZ unterstützt Auflösungen von 1 bis 1024 Linien. Der inkrementelle Ausgang UVW unterstützt Polaritäten von 1 bis 16. 12-Bit-PWM-Ausgang oder analoger Ausgang (12 Bit). Dedizierter Detektionsausgang (Änderung des Abstands zwischen Induktionsmagnet und Chip) ermöglicht die Anwendung mit einem einzigen Chip für Tasten. Integrierter EEPROM, 1000 Programmierwiederholungen möglich. Spezifikationen: 1 Set Farbe: Schwarz Material: Leiterplatte Lieferumfang: 1 x Magnet-Encoder 1 x Magnet 1 x Stift (Farbe zufällig, keine Farbauswahl möglich) Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten. Hinweis: Aufgrund von Lichtverhältnissen und unterschiedlichen Bildschirmeinstellungen kann die Farbe des Artikels auf dem Bild geringfügig vom Original abweichen. Die Messabweichung beträgt +/- 1–3 cm.
