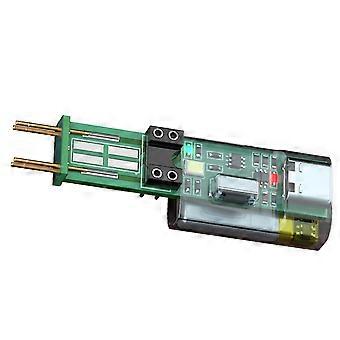

und hohe Qualität Hergestellt aus hochwertigen Materialien, mehr 1. Stellen Sie sicher, dass die zu testende Platine ausgeschaltet und die Elektrolytkondensatoren auf der Hauptplatine vollständig entladen sind. Es ist strengstens verboten, zu testen, wenn das Motherboard eingeschaltet ist. 2. Bestätigen Sie den Optokoppler PIN1 (der Pin mit dem kleinen Punkt auf der Testplatine hat auch einen entsprechenden Pin) 3. Schließen Sie die Optokoppler-Testplatine an das USB-Netzkabel an und testen Sie den Optokoppler mit dem Kontaktpunkt der Testplatinensonde. Wenn das Licht auf der Optokoppler-Testplatine ständig blinkt, bedeutet dies, dass der Optokoppler in Ordnung ist (die Lichthelligkeit kann sich von der des Optokopplers unterscheiden). Solange es blinkt, bedeutet dies, dass der Optokoppler in Ordnung ist) 4. Messen Sie, ob die Optokoppler-Testplatine einen guten Kontakt mit dem getesteten Optokoppler hat 5. Wenn die Kontrollleuchte immer an oder aus ist, entfernen Sie den Optokoppler von der Leiterplatte und setzen Sie ihn in den Optokopplersitz des Steckbretts ein, um die Testergebnisse erneut zu bestätigen 6. Anwendbar auf 4-polige Optokoppler, andere Arten von Optokopplern sind vorübergehend Leistungsbeschreibung: Teilname: Optokoppler-Tester Differenzierung: 6. Generation Unterschied: Die 6. Generation ist eine Typ-C-Schnittstelle, es gibt eine Kontrollleuchte beim Einstecken, vierpoliger Plug-in-Optokopplertest und Patch-Test, mit Taschenlampenbeleuchtung, mit Akku zum Aufladen Farbe:grün Material: ABS + Kupfer Packungsinhalt: 1 * Optokoppler-Tester 6 * Kupfersonde Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten. Hinweis: Lichtreflexion und unterschiedliche Displays können dazu führen, dass die Farbe des Artikels auf dem Bild etwas von der Realität abweicht. Der zulässige Messfehler beträgt +/- 1-3 cm.
