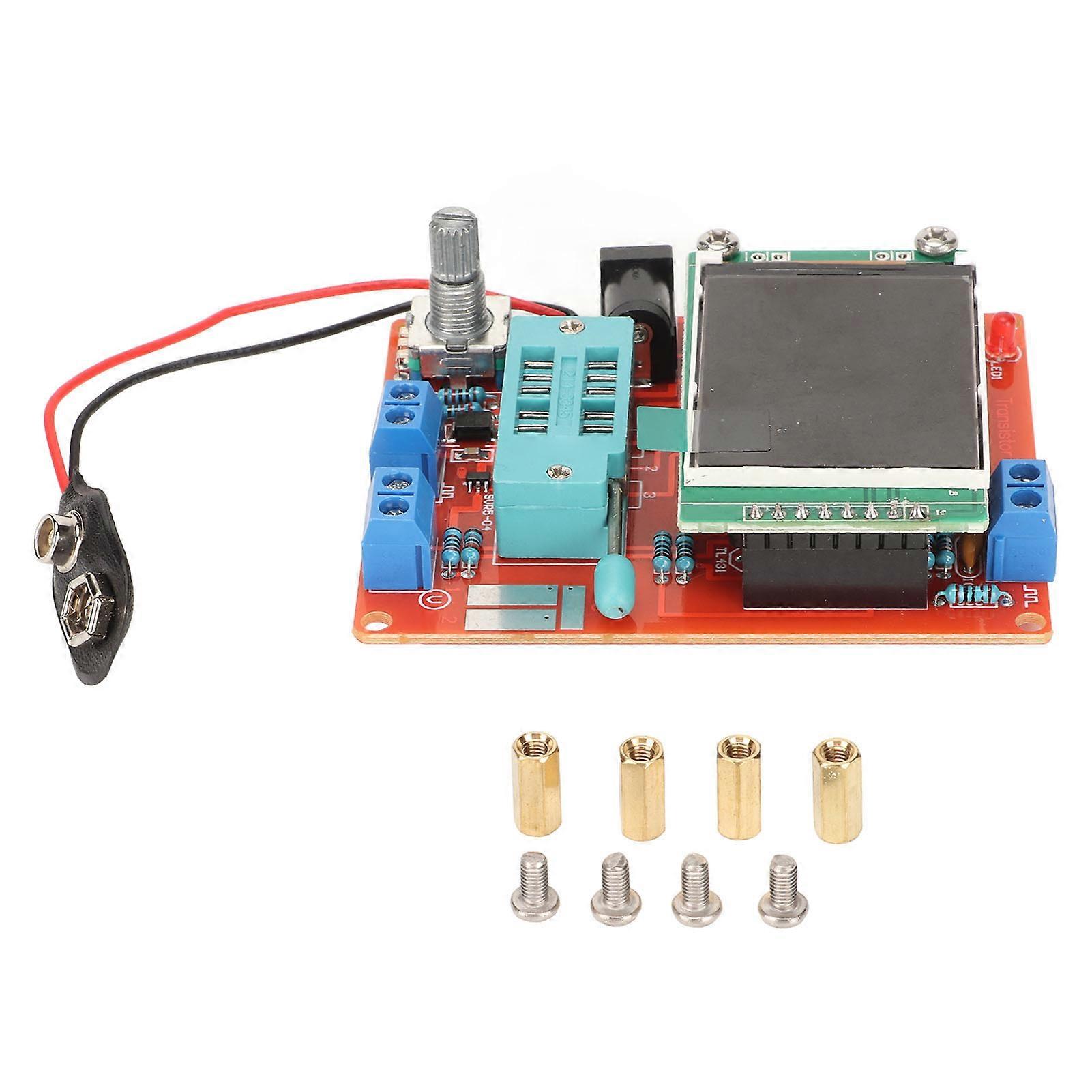

Funktionen: 1,16 Bit Farbtiefe: Die Anzeigeeinheit dieses Transistortester-Moduls verwendet ein 160x128 PX Farbdisplay, der gesamte Bildschirm hat 8x20 Zeichen, eine Farbtiefe von 16 Bit und die Grafiken werden als Komponentensymbole angezeigt. 2. Automatische Erkennung: Dieses LCR-Messgerät erkennt automatisch NPN- und PNP-Transistoren, Feldeffekttransistoren, Dioden, Doppeldioden, Thyristoren, Thyristoren und bestimmt automatisch die Pinbelegung der oben genannten Transistoren. 3. Einfache Messung: Messen Sie bis zu 2 Widerstände gleichzeitig, sodass die einstellbaren Widerstände mit drei Pins gemessen werden können. Werden die einstellbaren Widerstände auf den Endpunkt eingestellt, dann kann nur ein Widerstandswert gemessen werden. 4.0.01 Auflösung: Der äquivalente Serienwiderstand (ESR) von Kondensatoren über 90 nF wird gleichzeitig gemessen, und die Auflösung des ESR beträgt bis zu 0,01. Bei Kondensatoren, die größer als 5000pF sind, wird gleichzeitig die Spannungsabfallrate nach dem Laden angezeigt, die den Qualitätsfaktor des Kondensators (Q-Wert) widerspiegeln kann. 5. Einfache Erkennung: Die Leuchtdiode wird auch als grafische Symbole der Diode angezeigt, und ihre Schaltspannung ist viel höher als die der gewöhnlichen Diode. Die Sperrdurchbruchspannung unter 4,5 V der Spannungsreglerdiode kann ebenfalls erkannt werden und wird als Doppeldiodensymbol angezeigt. Spezifikation: Artikeltyp: Transistor-Tester-Modul Material: Leiterplatte Messtyp: LCR-Meter, Voltmeter Modell: GM328 Höchste Genauigkeit der Widerstandsmessung: 0,01 Kondensator-Messbereich: von 25 pF bis 100 mF, 1 pF Auflösung 1. Drehbare Codierschaltersteuerung, Ein-Tasten-Messung, automatische Abschaltung. 2. Wenn Sie eine einzelne Diode testen, prüfen Sie gleichzeitig die Kapazität des Sperrübergangs ihres PN-Übergangs. Die Interjunction-Kapazität der Triode kann ebenfalls getestet werden 3. Für Kondensatoren unter 25 pF ist es notwendig, einen 30 pF-Kondensator für diesen Test vorzubereiten. Testen Sie zuerst den 30pF-Kondensator und messen Sie dann den zu messenden Kondensator erneut parallel dazu 4. Messen Sie gleichzeitig die Induktivität von Widerständen unter 2100 im Bereich von 0,01 mH bis 20 H. Der Testvorgang dauert ca. 2 Sekunden, größere Kondensatoren und Induktivitäten dauern länger 5. Zu den zusätzlichen Funktionen gehören Frequenzmessung, Spannungsmessung, Rechteckwellengenerator, PWM-Generator, Dekodierung der Infrarot-Fernbedienung, Codierung der Infrarot-Fernbedienung, DS18 B20-Temperatursensortest, DHT 11-Temperatur- und Feuchtigkeitssensortest, Farbauswahl, Debugging und Kalibrierung, kontinuierliche Prüfung und andere Funktionen 6. Der Frequenzmessbereich reicht von 1 Hz bis 1 MHz oder höher. Wenn die gemessene Frequenz niedriger als 25 kHz ist, kann die Anzeigedauer erreicht werden und die Auflösung kann 0,001 MHz erreichen 7. Die Gleichspannung wird bis zu 50 V gemessen 8. Geben Sie ein quadratisches Wellensignal aus, mehrere Frequenzoptionen, die höchste Ausgangsfrequenz 2 MHz 9. Ausgangsimpulssignal (PWM) mit fester Frequenz und einstellbarem Tastverhältnis, und das Tastverhältnis wird von 1% bis 99% eingestellt 10. Separate Kondensatortestfunktion, der Testmodus ist eine kontinuierliche Messung, der 2uF-50mF-Kondensator kann direkt in seiner Schaltung gemessen werden (der Stromkreis, in dem sich der gemessene Kondensator befindet, muss ausgeschaltet sein, der gemessene Kondensator muss vollständig entladen sein) 11. Der Thyristor und der SCR können nur ihre Stiftverteilung identifizieren, und der Auslösestrom des zu prüfenden Thyristors oder SCR sollte geringer sein als der vom Prüfgerät gelieferte Strom, der nur einen maximalen Auslösestrom von 6 mA liefern kann 12. Die Dekodierung und Codierung der Infrarot-Fernbedienung unterstützt die beiden Chip-Codierungsformate TC9012 und upD6121. Paketliste:1 x Transistor-Tester-Modul 4 x Schraube 4 x Bolzen
